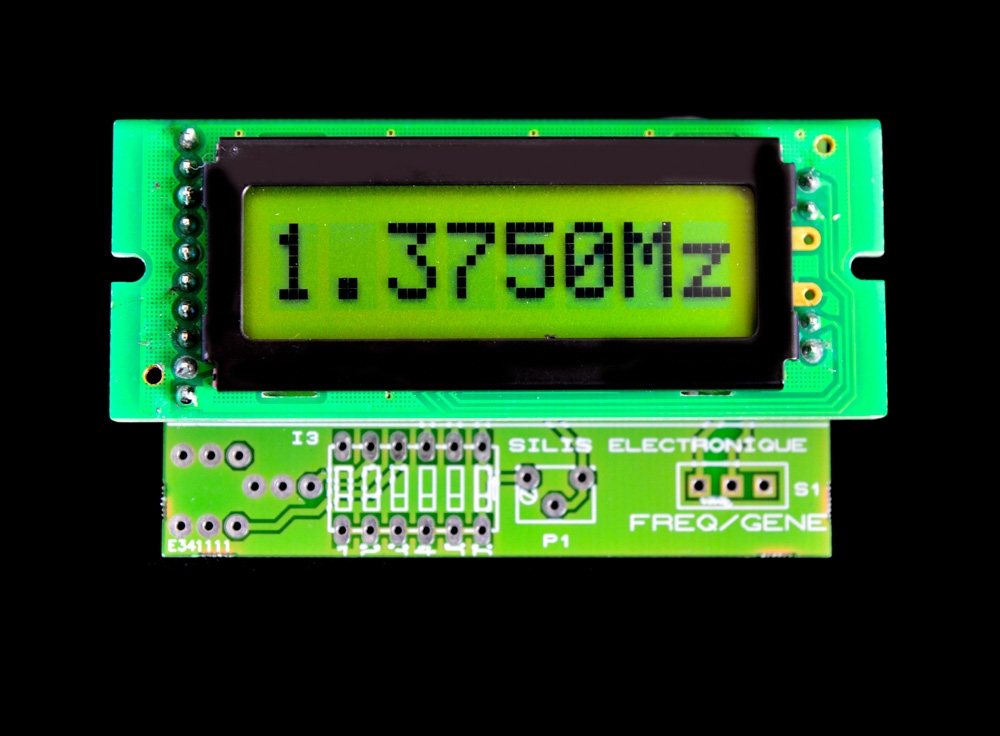

IMG Module Frequencemetre conçu par SILIS Electronique en France
  • Fréquencemètre

Fréquencemètre

36,90 € HT

En stock

Fonction

Ce module fréquencemètre permet l’affichage de la fréquence d’un signal externe de 0.8Hz à 1.2MHz et d’amplitude 5V. Il peut être, par exemple utilisé sur un banc de mesure pour du contrôle de fréquence, ou encore dans le cadre pédagogique.

Par ses petites dimensions, il est destiné à être monté en façade ou en boîtier.

Caractéristiques techniques du fréquencemètre

  • Encombrement : 60mm x 40mm
  • Alimentation : 8V à 24V
  • Consommation < 100mA
  • Affichage de la fréquence sur afficheur LCD 5 digits
  • La fréquence affichée est celle du signal appliqué sur l’entrée logique 5V

Connexion de l’alimentation et du signal

  • La fréquence affichée est celle du signal appliqué sur l’entrée logique 5V
  • Impédance d’entrée > 1MΩ
  • Mesure de 0,8Hz à 1,2MHz

Pour en savoir plus sur le module Fréquencemètre :

 Produit similaire

SILIS Électronique a également conçut un autre fréquencemètre avec une fonction supplémentaire qui permet la génération d’un signal carré de fréquence ajustable.  Sa plage d’utilisation de 0.8Hz à 1.2MHz et d’amplitude 5V.  Voir le produit Fréquencemètre Générateur !



Pour plus de renseignement

Produit conçu et fabriqué en France par SILIS Électronique

Rejoignez nous sur les réseaux sociaux :

Commentaires

  1. Noté par David le 2 septembre 2013 :

    un module pratique. Envoi rapide, rien à redire.

  2. Noté par Christophe33 le 16 octobre 2013 :

    Quelle est la sensibilité du signal en entrée. Est-ce que le produit fonctionne si l’on descend à 50mV ?

    • Noté par vincent le 17 octobre 2013 :

      Non c’est uniquement une entrée TTL 0-5V.
